旋漿式流速儀結構特征與工作原理

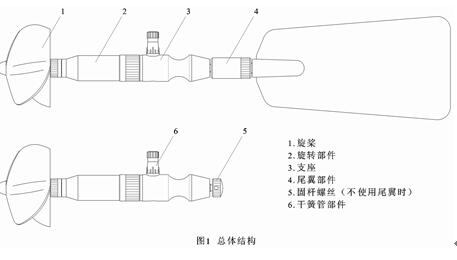

LS1206B型旋槳式流速儀由旋槳、旋轉部件、支座、尾翼部件（或固桿螺絲）、干簧管部件等組成（參見圖1）。

旋槳用于被動感受水流，在水流驅動作用力下，繞水平支承軸旋轉。其回轉直徑為Φ70mm，理論水力螺距（機械導程）為120mm。

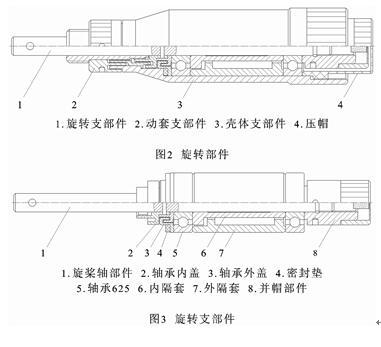

旋轉部件（參見圖2）由殼體及其內部的轉子系統（旋轉支部件，參見圖3）、動套支部件和壓帽等組成。用于在旋槳推動作用力下，產生一定的角速度，并激勵干簧管產生通斷信號。

支座用于流速儀工作時的安裝和固定，其安裝孔徑為Φ16mm。

尾翼部件（產品選配件）用于流速儀工作時的定向。

干簧管部件用于接受來自轉子系統的磁激勵，對外提供流速儀信號。

流速儀工作時，旋槳受水流驅動產生回轉，帶動旋轉部件的轉子部分同步旋轉，安裝在轉子上的磁鋼激勵干簧管產生通斷信號。
