電波流速儀操作原理

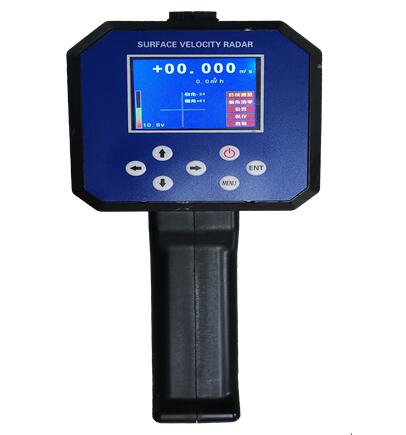

SVR電波流速儀是一款先進的流速測量?jì)x器，其使用雷達技術實現簡單、快捷的非接觸式水面流速測量。儀器小巧輕便，便于攜帶，非常適合有洪水或者急流等不易使用入水式測量?jì)x器的現場檢測。

SVR電波流速儀集成了很多領先技術。例如使用精密的平面窄帶陣列雷達傳感器、FFT數字信號處理、流速方向識別、垂直和水平角度的自動校正等；該儀器可以測量的最大流速是20m/s，檢測靈敏度高。手持式電波流速儀帶有彩色大屏幕液晶LCD，內嵌指引式菜單式軟件，非常方便用戶操作。

SVR電波流速儀可以進行單次、連續和流量三種模式的流速檢測。SVR電波流速儀基于多普勒效應原理：

當雷達波發射源與目標相對靜止時，則接收頻率和發射頻率相等：

當發射波源位置固定，移動目標相對發射波源以速度向波源方向運動時，雷達波對于移動目標來說，速度增大為，單位時間內到達移動目標的雷達波的波長個數即接收頻率為：

多普勒頻移：；

移動目標的運動速度：

值為正號時表示速度與發射波同向，負號則反向；移動目標的速度與頻移成正比，則有：

在對流動的河流水面進行測速時，SVR雷達向水面發射微波，遇到水面波浪、水泡、漂浮物（被測移動目標物）后，微波將被吸收、反射，反射波的一部分被探頭接收，轉換成電信號，由測量電路處理并測出多普勒頻移，再根據上述原理即可計算出水體的流速。由于雷達波發射方向和水流的方向通常會(huì )有一定的角度，同時發射接收需要距離往返，故需要對上述結果進行修正，修正后的實際水流速度為：
