鋼尺水位計使用方法及設計原理

鋼尺水位計是準確測量水位很有效的儀器，電測水位計、鋼尺水位計是提供一種測量水位的準確的方法，通常用于測量井、鉆孔及水位管的水位，特別適合于水電工程中地下水位的觀測或土石壩的壩體的壩體浸潤線的人工巡檢。本儀器既可在施工期間使用，也可作為工程的長期安全監測用。符合上石壩安全監測技術規范（SL60-94）。

鋼尺水位計原理結構：

水位變化量的測讀有兩大部分組成：

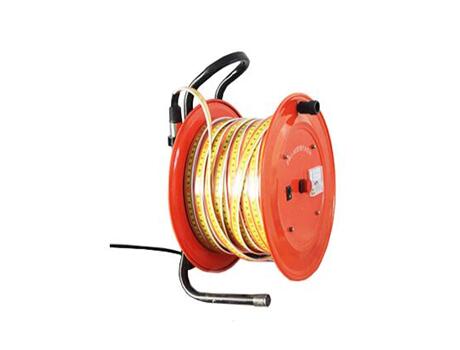

1、地面接收儀器——鋼尺水位計，由測頭，鋼尺電纜，接收系統和繞線盤等組成。

測頭部分：不銹鋼制成，內部安裝了水阻接觸點，當觸點接觸到水面時，便會(huì )接通接收系統，當觸點離開水面時，就會(huì )關閉接收系統。

鋼尺電纜部分：由鋼尺和導線采用塑膠工藝合而為一，即防止了鋼尺銹蝕，又簡化了操作過程，測讀更加方便，準確。

接收系統部分：由音響器、指示燈和峰值指示器組成。音響器發出連續不斷的蜂鳴聲響，指示燈點亮，峰值指示為電壓表指示。

鋼尺水位儀使用方法：

測量時，讓繞線盤自由轉動后，按下電源按鈕，把測頭放入水位管內，手拿鋼尺電纜，讓測頭緩慢的向下移動，當測頭的接觸點接觸到水面時接收系統的音響器會(huì )發出連續不斷的蜂鳴聲。此時讀出鋼尺電纜在管口處的深度尺寸，即為地下水位離管口的距離。（若在噪聲比較大的環境中測量時，蜂鳴器聽不見，可觀測指示燈和電壓表。）

用戶在測讀時必須注意兩點：

A）當測頭的觸點接觸到水面時，音響器會(huì )發出聲音，指示燈亮，電壓表指針轉動。此時應緩慢的放鋼尺電纜，以便仔細地尋找到發音或指示瞬間的確切位置后讀出該點距孔口的深度尺寸。

B)讀數的準確性，決定于及時的判斷蜂鳴器或指示的起始位置，測量的精度與操作者的熟練程度有關，故應反復練習與操作。
