旋漿式流速儀工作原理及使用安裝方法

適用范圍

LS1206B型旋槳式流速儀是一種在水文測驗中進行流速測量的常規通用型儀器，用于江河、湖泊、水庫、水渠等過水斷面中預定測點的時段平均流速的測量，亦可用于壓力管道以及某些科學實驗中進行流速測量。

LS1206B型旋槳式流速儀符合GB/T11826-2002《轉子式流速儀》等相關國家標準。

LS1206B型旋槳式流速儀廣泛適用于水文測驗、水利調查、農田灌溉、徑流實驗等，亦可適用于水電、環保、礦山、交通、地質、科研院所、市政等行業或部門進行相關流速或流量的監測。

性能參數

1） 旋槳回轉直徑：   Φ70mm

2） 旋槳水力螺距b：  120mm（理論值）

3） 起轉速度v₀：     0.05m/s

4） 臨界速度v_k：      約0.13m/s

（以實際檢定值為準。據統計分析，v_k遠小于上述值。）

5） 測速范圍：       0.06m/s～8m/s

6） 輸出信號：        磁激式開關接點通斷信號

7） 信號數/轉子轉數： 2/1（每轉2個信號）

8） 開關接點容量：    DC  U≤24V     I≤120mA

9） 接點工作次數：    1×10⁷

10）全線相對均方差m：|m|≤1.5% （用于v≥v_k時）

11）相對誤差δ：     |δ|≤5%（用于v＜v_k時）

12）工作水體環境：   水溫0℃～＋40℃

水深0.1m～40m

懸移質含沙量≤20kg/m³

13）貯存環境：       溫度－25℃～＋55℃

濕度≤90%

工作原理

LS1206B型旋槳式流速儀由旋槳、旋轉部件、支座、尾翼部件（或固桿螺絲）、干簧管部件等組成（參見圖1）。

旋槳用于被動感受水流，在水流驅動作用力下，繞水平支承軸旋轉。其回轉直徑為Φ70mm，理論水力螺距（機械導程）為120mm。

旋轉部件（參見圖2）由殼體及其內部的轉子系統（旋轉支部件，參見圖3）、動套支部件和壓帽等組成。用于在旋槳推動作用力下，產生一定的角速度，并激勵干簧管產生通斷信號。

支座用于流速儀工作時的安裝和固定，其安裝孔徑為Φ16mm。

尾翼部件（產品選配件）用于流速儀工作時的定向。

干簧管部件用于接受來自轉子系統的磁激勵，對外提供流速儀信號。

流速儀工作時，旋槳受水流驅動產生回轉，帶動旋轉部件的轉子部分同步旋轉，安裝在轉子上的磁鋼激勵干簧管產生通斷信號。

安裝方法

（1）測桿安裝

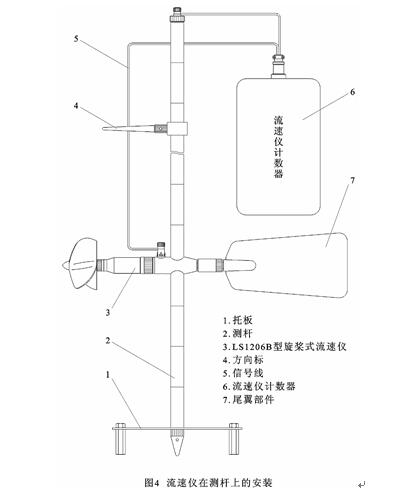

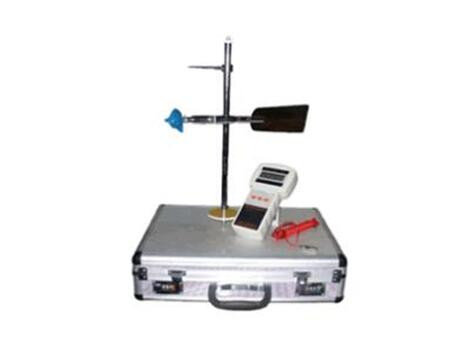

淺水測流時，可選用CG16-1型測桿（產品選配件）（參見圖4）安裝。測桿總長1.6m，每節0.4m；測桿上每2cm有一道刻線，每10cm有數字標識，作為測深和流速儀安裝位置的標志。測桿上方有指針（方向標）以使流速儀對準流向（方向標在測桿上的位置應高于水面，以方便找準和觀察）。

?eq \o\ac(○,注)注  在確認方向標與流速儀指向一致，并可以目測對準流向時，可不安裝尾翼部件。

（2）懸桿、懸索安裝

測點相對較深時，一般采用懸吊法測流，流速儀安裝于懸桿、懸索或鉛魚上。這種情況下，可根據實際需要確定是否安裝尾翼。
