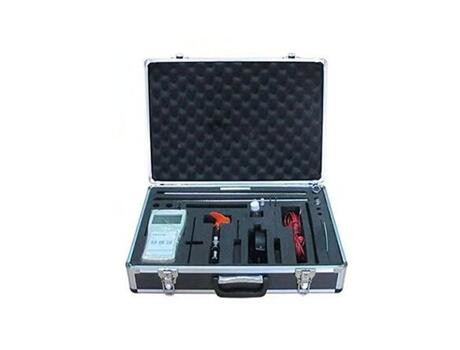

便攜式水文流速流量?jì)x如何使用、操作及維護

便攜式水文流速流量?jì)x的使用應嚴格按照SL443-2009《水文纜道測驗規范》、GB50179-93《河流流量測驗規范》及其它相關水文測驗規范的有關規定執行。

使用前的準備

流速儀入水使用前，應進行以下簡單測試：

（1）靈敏度測試

1）對準旋槳迎水面輕緩而均勻地吹氣，旋槳應能輕松起轉，無卡頓現象；

?eq \o\ac(○,注)注  該項測試在很大程度上取決于使用者的實際經驗，應反復測試，熟練掌握，以便今后有所比較。

2）用手快速撥轉旋槳，應無急?，F象。

（2）信號測試

使用計數器或音響器、萬用表等進行測試，信號應準確、可靠。

流速與轉子速率的關系

在臨界速度v_k以上，水流速度（通常指某測點的時段平均流速）與流速儀轉子速率之間存在一個比較穩定的線性關系。在確保精度的前提下，LS1206B型旋槳式流速儀在其測速范圍內提供以下統一關系式：

      （1）

式中： v—流速（時段平均流速），m/s

a—流速儀常數，m/s

b—旋槳水力螺距，m

n—流速儀轉子速率，s^-1

       （2）

式中： R—流速儀轉子總轉數

T—測速歷時，s

為消除水流脈動對測量精度的影響，根據水文測驗規范的要求，一般T≥100s。

對于LS1206B型旋槳式流速儀，轉子每旋轉一周，流速儀產生2個信號，因此公式（1）有如下表述：

       （3）

式中： N—測速歷時內總信號數

公式（3）中a、b值的確定，由專門的流速儀檢定機構通過水槽檢定（參見GB/T 21699-2008《直線明槽中的轉子式流速儀檢定/校準方法》）后給出，并出具檢定證書。對于不同的流速儀個體，其值各不相同。流速儀出廠前，檢定證書隨機發出。用戶在使用流速儀前，可從檢定證書中查出該臺流速儀的相應a、b值。

由上述可知，用戶只需測出總信號數及對應的測速歷時，便可計算出該時段內某測點的平均流速。

使用、操作及注意事項

流速儀一般需與合適的計數器一起使用。根據信號數與轉子轉數的比例，低速測量時亦可采用人工計數（如音響器與秒表配合使用）。

?eq \o\ac(○,注)注  使用流速儀計數器可自動測算流速，方便快捷。

使用過程中應注意以下事項：

（1）入水前，裸露的信號接線處應用絕緣膠布或膠帶裹緊，以免水體成為信號介質；

（2）信號線的接入方法請參見圖4；

（3）入水前，應檢查流速儀安裝各環節是否穩固；

（4）流速儀提出水面時，為防止可能發生的旋槳松脫現象，不可使旋槳迎水面背離流向（流速較大時尤其注意）。

維護、保養及注意事項

LS1206B型旋槳式流速儀內部結構精密，維護和保養工作需做的精細一些。應做好以下幾點：

（1）每次使用后應用清潔的軟布（或毛巾）將流速儀表面殘留的水珠、污物等擦拭干凈，按原狀裝回儀器箱。

（2）避免流速儀受到碰撞，尤其是旋槳在受到不適當的外力作用時可能會(huì )產生變形甚至斷裂，從而影響其正常使用。

（3）汛期前，應對流速儀進行一次全面的檢查：

1）干簧管部件（參見圖1）為易損件（以每年測流總時長200h，平均流速0.5m/s計，那么干簧管每年工作次數為6×10⁶），為確保流速儀正常工作，應檢查其信號是否可靠，必要時需更換干簧管部件。

干簧管部件的更換工作極其簡單，只需從支座上直接旋下就可以了（參見圖1）；這項工作甚至可以在水面以下進行，而無需將流速儀提出水面。

2）根據相關標準規定，球軸承結構的流速儀應每隔6個月檢查并加油一次。LS1206B型旋槳式流速儀具有良好的油室密封性能，防進水（沙）能力較強，可根據當地水文特性及使用情況酌情增減清洗和加油的頻次。以下為清洗、加油操作過程，供參考：

a．拆卸流速儀：需要清洗的部分主要是軸承及密封部分（參見圖3，旋轉支部件）。將旋轉部件從支座上旋下，從壓帽處觀察內部?jì)x表油質量。若油質清晰、含水量極少，旋轉靈活，可不拆洗；反之，則應拆卸清洗。首先，從旋轉部件上旋下壓帽（參見圖2）；然后，借助鉤形扳手及小改針（產品附件）旋下動套支部件（小改針穿入支承軸前端的徑向孔內，鉤形扳手的前端小釘插入動套支部件的其中一個徑向孔，用拆卸正常右旋螺紋的方法操作即可）；再從殼體中退出整個旋轉支部件。

?eq \o\ac(○,注)注  部分流速儀產品在動套支部件與旋轉支部件間可能會(huì )有一個極小的補償墊圈（為補償加工誤差而設，其尺寸為：外徑Φ6.2mm、內徑Φ5mm、厚度約0.3mm）。拆卸動套支部件后應十分注意，小心弄丟。清洗完畢重新裝配時，應先將補償墊圈從支承軸前端放入，然后裝配動套支部件。

b．準備一定量的高標號清潔汽油（推薦使用120^#航空汽油），倒入一容器內。

?eq \o\ac(○,注)注  1．容器體積應能適合將旋轉支部件水平放入；

2．為盡量避免零、部件受到汽油內沉淀雜質的二次污染，清洗時容器內最好設一漏網隔層。

c．將殼體、旋轉支部件等置于汽油內洗滌。其中軸承的洗滌，應使其內、外圈間做相對高速旋轉。

d．若軸承旋轉靈活性欠佳，應將旋轉支部件（參見圖3）拆分（旋下并帽部件即可），再單獨清洗軸承（在汽油中，捏住軸承內圈后快速撥轉其外圈）。

?eq \o\ac(○,注)注  必要時應更換新的軸承。建議使用D級精度以上的軸承，且不可帶防塵圈。

e．清洗完畢瀝干后，將各件按序重新裝配好。旋入壓帽前，應往壓帽內注滿儀表油（產品附件，出廠前標準配置約30ml）。

?eq \o\ac(○,注)注  1．儀表油請選用低運動粘度（50℃下約6～10mm²/s）、不含水分和機械雜質、具有良好的抗氧化能力、良好的化學穩定性和光安定性的產品；

2．儀表油用后，應蓋緊瓶蓋，以防灰塵及雜質的侵入。

f．檢驗旋轉部件的旋轉性能。

g．用清潔的軟布擦拭干凈，置于儀器箱內待用。

（4）根據有關規定，流速儀在正常使用條件下，公式（1）的穩定有效期為1年。使用1年后，或未滿1年但其累計工作時間已滿300h的，應當送流速儀檢定機構重新檢定，核準a、b值。

?eq \o\ac(○,注)注  LS1206B型旋槳式流速儀具有較好的密封性能；旋槳材料抗老化性能、耐蝕性能、耐沖擊性能等優異，并具有極好的尺寸穩定性。因此，若流速儀維護得當、按規定做好清洗和加油工作，可在條件許可的情況下（如：與其它流速儀作現場比測，誤差在規定范圍），適當延長公式（1）的使用期限。但根據規定，公式（1）的最長穩定有效期不得超過2年。
