地下水采樣器執行標準及產品技術要求

一、產品簡介

氣囊泵地下水采樣器是一種低流速、低擾動式地下水洗井及取樣設備，適合于各類，尤其是VOCs類污染物樣品的采集。氣囊泵地下水采樣器控制器內置一個小型空壓機，提供壓縮空氣，可滿足靜水位在30-60米以?xún)鹊墓r要求。若水位深度較深，可以加裝落管部件，使更深層的地下水樣品進入到氣囊泵。為了確保對地下水的低擾動，氣囊泵還可選擇泄降探頭，當采樣過程中地下水水位的沉降過大時，可以自動停止取樣，等待水位的恢復。

二、執行標準

根據《HJ1019-2019 地塊土壤和地下水中揮發性有機物采樣技術導則》、《HJ164-2020地下水環境檢測技術規范》采用貝勒管或潛水泵對地下水采樣時，水體中VOCs易揮發，而氣囊泵地下水采樣器是是一種低流速、低擾動式地下水洗井及取樣設備，可以完美解決這一問題。

采樣井口直徑5cm~10cm的地下水監測井，常規采樣深度60米，要求采樣泵直徑必須小于5cm，以保證泵體能夠完美的下到采水層，同時還得兼備采樣無擾動，以確保地下水采樣不會(huì )揮發損失。常規潛水泵等直徑大都在10cm以上，根本不滿足HJ1019-2019標準要求和現實要求。因此，洗井過程水資源浪費極高。加上泵體震動比較大，對水體擾動很大，揮發損失不可估量。針對地下水VOCs采樣干擾、擾動、揮發損失等問題，氣囊泵地下水采樣器可以解決此類問題。

三、技術參數

1. 泵體采用優質不銹鋼材質加工而成，美觀防腐蝕。

2. 整機體積小，輕便，相對市面上其他同類產品更便攜，減少采樣人員工作強度。

3. 采用小體積，大壓縮比氣泵，可極限輸出8公斤壓力，即采樣深度可達80米（理論值，根據現場工況略有不同）。

4. 可控過程儀表，水質采樣過程可隨意編程，適合各種深度的工況。

5. 大容量鋰電池供電，可連續工作時間超5小時。

6. 控制主機帶有交流輸出，可對200W以?xún)鹊姆蔷茉O備進行供電。（僅限本機配置的鋰電池對接使用，可定制穩壓輸CB本，精密設備亦可以使用）。

7. 配置安全繩，防止采樣過程中氣囊泵掉落。

8. 水路采用PTFE材質管路，有效減少對水質的污染，有效保證水樣的原始性。

9. 結構合理，方便裝配。

10. 整機氣路水路都采用快插接口，方便使用人員快速拆卸，提高工作效率。

11. 可配合我司其他便攜儀器，對采樣水樣直接測試。

12. 可根據客戶需求定制不同管徑容量的氣囊泵。

13.采樣頭1個（含氣囊），主體直徑4.2CM，長度120CM

14.循環流量：310ml

15.zui小監測井口：5cm

16.采樣深度：60米

17.氣管尺寸：4*6mm

18.出水管尺寸6*10mm

四、 配置清單

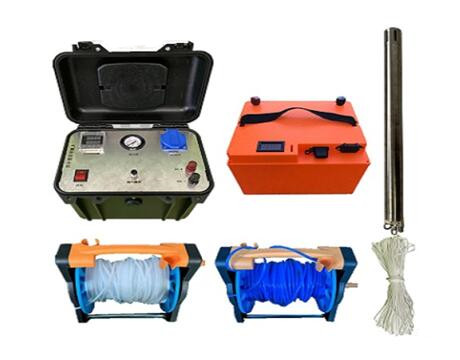

主控制器1臺，電池一個，氣用卷軸1個（有色管位氣管），水用卷軸1個（白色四氟管），采樣頭1個（含氣囊），備用氣囊1個，電源連接線1根，充電器1個。
